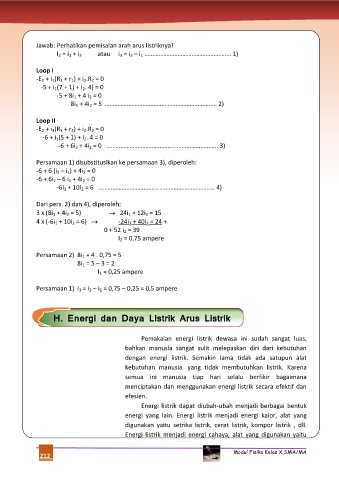

Page 224 - 0. Buku Fisika SMA Kelas X

Jawab: Perhatikan pemisalan arah arus listriknya!
I 2 = i 1 + i 3 atau i 3 = i 2 – i 1 ………………………………………………. 1)

Loop I
-E 1 + i 1(R 1 + r 1) + i 2.R 2 = 0
-5 + i 1(7 + 1) + i 2. 4) = 0
-5 + 8i 1 + 4 i 2 = 0
8i 1 + 4i 2 = 5 …………………………………………………………….. 2)

Loop II
-E 2 + i 3(R 3 + r 2) + i 2.R 2 = 0
-6 + i 3(5 + 1) + i 2. 4 = 0
-6 + 6i 3 + 4i 2 = 0 …………………………………………………………….. 3)

Persamaan 1) disubstitusikan ke persamaan 3), diperoleh:
-6 + 6 (i 2 – i 1) + 4i 2 = 0
-6 + 6i 2 – 6 i 1 + 4i 2 = 0
-6i 1 + 10i 2 = 6 ……………………………………………………………….. 4)

Dari pers. 2) dan 4), diperoleh:
3 x (8i 1 + 4i 2 = 5)  24i 1 + 12i 2 = 15
4 x (-6i 1 + 10i 2 = 6)  -24i 1 + 40i 2 = 24 +
0 + 52 i 2 = 39
I 2 = 0,75 ampere

Persamaan 2) 8i 1 + 4 . 0,75 = 5
8i 1 = 5 – 3 = 2
I 1 = 0,25 ampere

Persamaan 1) i 3 = i 2 – i 1 = 0,75 – 0,25 = 0,5 ampere

H. Energi dan Daya Listrik Arus Listrik

Pemakaian energi listrik dewasa ini sudah sangat luas,
bahkan manusia sangat sulit melepaskan diri dari kebutuhan
dengan energi listrik. Semakin lama tidak ada satupun alat
kebutuhan manusia yang tidak membutuhkan listrik. Karena
semua ini manusia tiap hari selalu berfikir bagaimana
menciptakan dan menggunakan energi listrik secara efektif dan
efesien.
Energi listrik dapat diubah-ubah menjadi berbagai bentuk
energi yang lain. Energi listrik menjadi energi kalor, alat yang
digunakan yaitu setrika listrik, ceret listrik, kompor listrik , dll.

Energi listrik menjadi energi cahaya, alat yang digunakan yaitu
