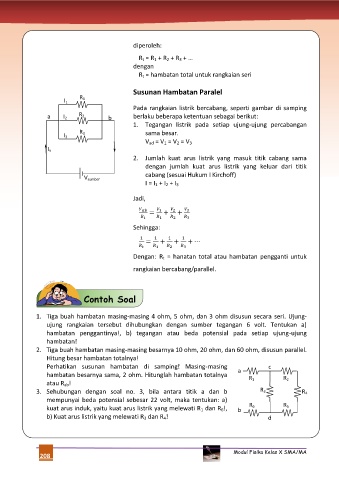

diperoleh:

R t = R 1 + R 2 + R 3 + …
dengan
R t = hambatan total untuk rangkaian seri

Susunan Hambatan Paralel
R 1
I 1
Pada rangkaian listrik bercabang, seperti gambar di samping
R 2 berlaku beberapa ketentuan sebagai berikut:
a I 2
b
1. Tegangan listrik pada setiap ujung-ujung percabangan
R 3 sama besar.
I 3
V ad = V 1 = V 2 = V 3

I t
2. Jumlah kuat arus listrik yang masuk titik cabang sama
dengan jumlah kuat arus listrik yang keluar dari titik
cabang (sesuai Hukum I Kirchoff)
V sumber
I = I 1 + I 2 + I 3

Jadi,

Sehingga:

Dengan: R t = hanatan total atau hambatan pengganti untuk
rangkaian bercabang/parallel.

Contoh Soal

1. Tiga buah hambatan masing-masing 4 ohm, 5 ohm, dan 3 ohm disusun secara seri. Ujung-
ujung rangkaian tersebut dihubungkan dengan sumber tegangan 6 volt. Tentukan a)
hambatan penggantinya!, b) tegangan atau beda potensial pada setiap ujung-ujung
hambatan!
2. Tiga buah hambatan masing-masing besarnya 10 ohm, 20 ohm, dan 60 ohm, disusun parallel.
Hitung besar hambatan totalnya!
Perhatikan susunan hambatan di samping! Masing-masing c
hambatan besarnya sama, 2 ohm. Hitunglah hambatan totalnya a
R 1 R 2
atau R ab!
3. Sehubungan dengan soal no. 3, bila antara titik a dan b R 3 R 4
mempunyai beda potensial sebesar 22 volt, maka tentukan: a)
kuat arus induk, yaitu kuat arus listrik yang melewati R 1 dan R 6!, R 6 R 5
b
b) Kuat arus listrik yang melewati R 3 dan R 4! d
