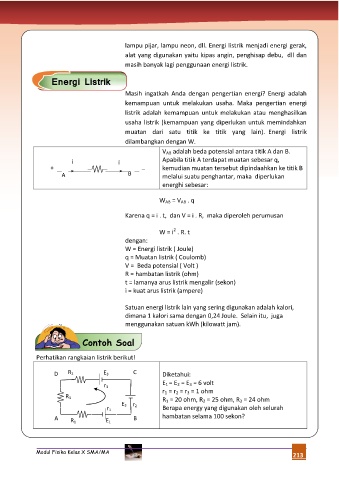

Page 225 - 0. Buku Fisika SMA Kelas X

lampu pijar, lampu neon, dll. Energi listrik menjadi energi gerak,
alat yang digunakan yaitu kipas angin, penghisap debu, dll dan

masih banyak lagi penggunaan energi listrik.

Energi Listrik

Masih ingatkah Anda dengan pengertian energi? Energi adalah
kemampuan untuk melakukan usaha. Maka pengertian energi
listrik adalah kemampuan untuk melakukan atau menghasilkan
usaha listrik (kemampuan yang diperlukan untuk memindahkan
muatan dari satu titik ke titik yang lain). Energi listrik
dilambangkan dengan W.
V AB adalah beda potensial antara titik A dan B.
i i Apabila titik A terdapat muatan sebesar q,
+ _ kemudian muatan tersebut dipindaahkan ke titik B
A B melalui suatu penghantar, maka diperlukan
energhi sebesar:

W AB = V AB . q

Karena q = i . t, dan V = i . R, maka diperoleh perumusan

2
W = i . R. t
dengan:
W = Energi listrik ( Joule)
q = Muatan listrik ( Coulomb)
V = Beda potensial ( Volt )
R = hambatan listrik (ohm)
t = lamanya arus listrik mengalir (sekon)
i = kuat arus listrik (ampere)

Satuan energi listrik lain yang sering digunakan adalah kalori,
dimana 1 kalori sama dengan 0,24 Joule. Selain itu, juga
menggunakan satuan kWh (kilowatt jam).

Contoh Soal

Perhatikan rangkaian listrik berikut!

D R 2 E 3 C Diketahui:
E 1 = E 2 = E 3 = 6 volt
r 3
r 1 = r 2 = r 3 = 1 ohm
R 3 R 1 = 20 ohm, R 2 = 25 ohm, R 3 = 24 ohm
r 1 E 2 r 2 Berapa energy yang digunakan oleh selurah
hambatan selama 100 sekon?
A B
R 1 E 1
