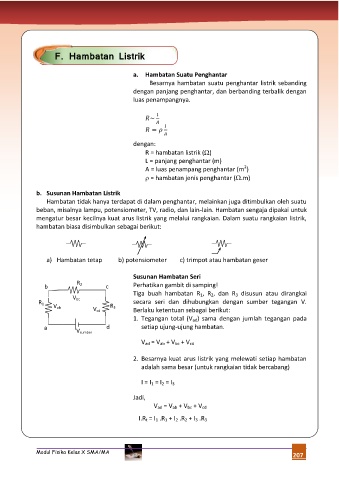

F. Hambatan Listrik

a. Hambatan Suatu Penghantar
Besarnya hambatan suatu penghantar listrik sebanding
dengan panjang penghantar, dan berbanding terbalik dengan
luas penampangnya.

dengan:
R = hambatan listrik ()
L = panjang penghantar (m)
2
A = luas penampang penghantar (m )
 = hambatan jenis penghantar (.m)

b. Susunan Hambatan Listrik
Hambatan tidak hanya terdapat di dalam penghantar, melainkan juga ditimbulkan oleh suatu
beban, misalnya lampu, potensiometer, TV, radio, dan lain-lain. Hambatan sengaja dipakai untuk
mengatur besar kecilnya kuat arus listrik yang melalui rangkaian. Dalam suatu rangkaian listrik,
hambatan biasa disimbulkan sebagai berikut:

a) Hambatan tetap b) potensiometer c) trimpot atau hambatan geser

Susunan Hambatan Seri
R 2 Perhatikan gambit di samping!
b c
Tiga buah hambatan R 1, R 2, dan R 3 disusun atau dirangkai
V bc
R 1 secara seri dan dihubungkan dengan sumber tegangan V.
V ab R 3
V cd Berlaku ketentuan sebagai berikut:
1. Tegangan total (V ad) sama dengan jumlah tegangan pada
setiap ujung-ujung hambatan.
a d
V sumber
V ad = V ab + V bc + V cd

2. Besarnya kuat arus listrik yang melewati setiap hambatan
adalah sama besar (untuk rangkaian tidak bercabang)

I = I 1 = I 2 = I 3

Jadi,
V ad = V ab + V bc + V cd

I.R t = I 1 .R 1 + I 2 .R 2 + I 3 .R 3
