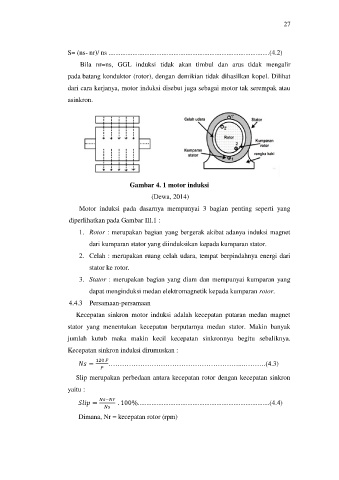

Page 34 - MODUL PRAKTIKUM Prestasi Mesin 2021

27

S= (ns- nr)/ ns ..............................................................................................(4.2)
Bila nr=ns, GGL induksi tidak akan timbul dan arus tidak mengalir

pada batang konduktor (rotor), dengan demikian tidak dihasilkan kopel. Dilihat
dari cara kerjanya, motor induksi disebut juga sebagai motor tak serempak atau

asinkron.

Gambar 4. 1 motor induksi
(Dewa, 2014)

Motor induksi pada dasarnya mempunyai 3 bagian penting seperti yang
diperlihatkan pada Gambar III.1 :

1. Rotor : merupakan bagian yang bergerak akibat adanya induksi magnet

dari kumparan stator yang diinduksikan kepada kumparan stator.
2. Celah : merupakan ruang celah udara, tempat berpindahnya energi dari

stator ke rotor.
3. Stator : merupakan bagian yang diam dan mempunyai kumparan yang

dapat menginduksi medan elektromagnetik kepada kumparan rotor.

4.4.3 Persamaan-persamaan
Kecepatan sinkron motor induksi adalah kecepatan putaran medan magnet

stator yang menentukan kecepatan berputarnya medan stator. Makin banyak
jumlah kutub maka makin kecil kecepatan sinkronnya begitu sebaliknya.

Kecepatan sinkron induksi dirumuskan :
120
= …………………………………………………...……….(4.3)

Slip merupakan perbedaan antara kecepatan rotor dengan kecepatan sinkron
yaitu :

−
= . 100%.............................................................................(4.4)

Dimana, Nr = kecepatan rotor (rpm)
