28

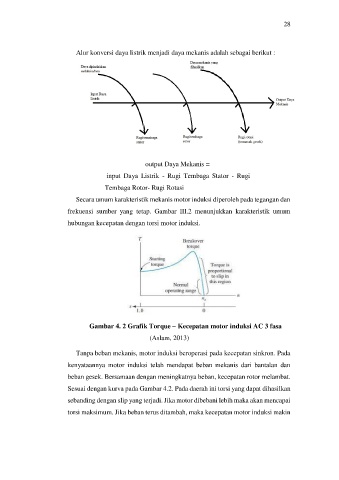

Alur konversi daya listrik menjadi daya mekanis adalah sebagai berikut :
output Daya Mekanis =
input Daya Listrik - Rugi Tembaga Stator - Rugi
Tembaga Rotor- Rugi Rotasi
Secara umum karakteristik mekanis motor induksi diperoleh pada tegangan dan
frekuensi sumber yang tetap. Gambar III.2 menunjukkan karakteristik umum
hubungan kecepatan dengan torsi motor induksi.
Gambar 4. 2 Grafik Torque – Kecepatan motor induksi AC 3 fasa
(Aslam, 2013)
Tanpa beban mekanis, motor induksi beroperasi pada kecepatan sinkron. Pada
kenyataannya motor induksi telah mendapat beban mekanis dari bantalan dan
beban gesek. Bersamaan dengan meningkatnya beban, kecepatan rotor melambat.
Sesuai dengan kurva pada Gambar 4.2. Pada daerah ini torsi yang dapat dihasilkan
sebanding dengan slip yang terjadi. Jika motor dibebani lebih maka akan mencapai
torsi maksimum. Jika beban terus ditambah, maka kecepatan motor induksi makin
