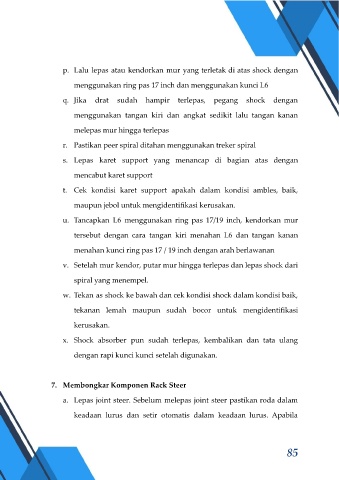

p. Lalu lepas atau kendorkan mur yang terletak di atas shock dengan

menggunakan ring pas 17 inch dan menggunakan kunci L6

q. Jika drat sudah hampir terlepas, pegang shock dengan

menggunakan tangan kiri dan angkat sedikit lalu tangan kanan

melepas mur hingga terlepas

r. Pastikan peer spiral ditahan menggunakan treker spiral

s. Lepas karet support yang menancap di bagian atas dengan

mencabut karet support

t. Cek kondisi karet support apakah dalam kondisi ambles, baik,

maupun jebol untuk mengidentifikasi kerusakan.

u. Tancapkan L6 menggunakan ring pas 17/19 inch, kendorkan mur

tersebut dengan cara tangan kiri menahan L6 dan tangan kanan

menahan kunci ring pas 17 / 19 inch dengan arah berlawanan

v. Setelah mur kendor, putar mur hingga terlepas dan lepas shock dari

spiral yang menempel.

w. Tekan as shock ke bawah dan cek kondisi shock dalam kondisi baik,

tekanan lemah maupun sudah bocor untuk mengidentifikasi

kerusakan.

x. Shock absorber pun sudah terlepas, kembalikan dan tata ulang

dengan rapi kunci kunci setelah digunakan.

7. Membongkar Komponen Rack Steer

a. Lepas joint steer. Sebelum melepas joint steer pastikan roda dalam

keadaan lurus dan setir otomatis dalam keadaan lurus. Apabila
