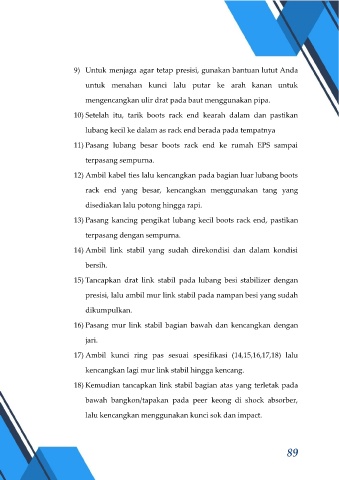

9) Untuk menjaga agar tetap presisi, gunakan bantuan lutut Anda
untuk menahan kunci lalu putar ke arah kanan untuk
mengencangkan ulir drat pada baut menggunakan pipa.
10) Setelah itu, tarik boots rack end kearah dalam dan pastikan
lubang kecil ke dalam as rack end berada pada tempatnya
11) Pasang lubang besar boots rack end ke rumah EPS sampai
terpasang sempurna.
12) Ambil kabel ties lalu kencangkan pada bagian luar lubang boots
rack end yang besar, kencangkan menggunakan tang yang
disediakan lalu potong hingga rapi.
13) Pasang kancing pengikat lubang kecil boots rack end, pastikan
terpasang dengan sempurna.
14) Ambil link stabil yang sudah direkondisi dan dalam kondisi
bersih.
15) Tancapkan drat link stabil pada lubang besi stabilizer dengan
presisi, lalu ambil mur link stabil pada nampan besi yang sudah
dikumpulkan.
16) Pasang mur link stabil bagian bawah dan kencangkan dengan
jari.
17) Ambil kunci ring pas sesuai spesifikasi (14,15,16,17,18) lalu
kencangkan lagi mur link stabil hingga kencang.
18) Kemudian tancapkan link stabil bagian atas yang terletak pada
bawah bangkon/tapakan pada peer keong di shock absorber,
lalu kencangkan menggunakan kunci sok dan impact.
