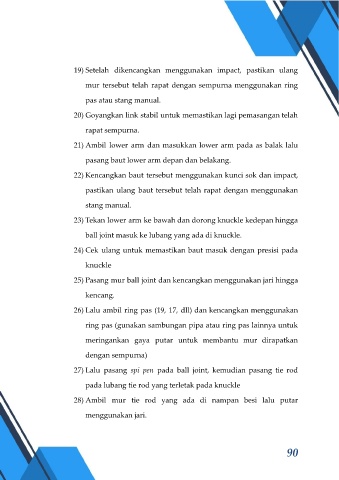

19) Setelah dikencangkan menggunakan impact, pastikan ulang

mur tersebut telah rapat dengan sempurna menggunakan ring

pas atau stang manual.

20) Goyangkan link stabil untuk memastikan lagi pemasangan telah

rapat sempurna.

21) Ambil lower arm dan masukkan lower arm pada as balak lalu

pasang baut lower arm depan dan belakang.

22) Kencangkan baut tersebut menggunakan kunci sok dan impact,

pastikan ulang baut tersebut telah rapat dengan menggunakan

stang manual.

23) Tekan lower arm ke bawah dan dorong knuckle kedepan hingga

ball joint masuk ke lubang yang ada di knuckle.

24) Cek ulang untuk memastikan baut masuk dengan presisi pada

knuckle

25) Pasang mur ball joint dan kencangkan menggunakan jari hingga

kencang.

26) Lalu ambil ring pas (19, 17, dll) dan kencangkan menggunakan

ring pas (gunakan sambungan pipa atau ring pas lainnya untuk

meringankan gaya putar untuk membantu mur dirapatkan

dengan sempurna)

27) Lalu pasang spi pen pada ball joint, kemudian pasang tie rod

pada lubang tie rod yang terletak pada knuckle

28) Ambil mur tie rod yang ada di nampan besi lalu putar

menggunakan jari.
