Dimana :
Rtotal = Total Nilai Resistor, R1 = Resistor ke-1, R2 = Resistor ke-2,
R3 = Resistor ke-3, Rn = Resistor ke-n
Berikut ini adalah gambar bentuk Rangkaian Paralel :

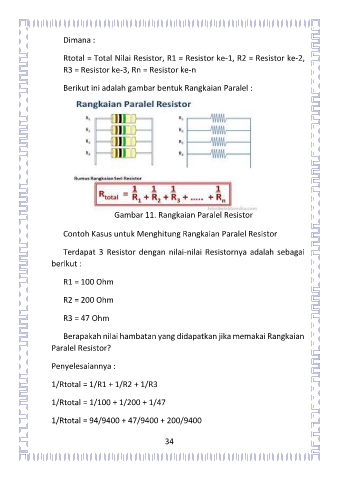

Gambar 11. Rangkaian Paralel Resistor
Contoh Kasus untuk Menghitung Rangkaian Paralel Resistor
Terdapat 3 Resistor dengan nilai-nilai Resistornya adalah sebagai
berikut :
R1 = 100 Ohm
R2 = 200 Ohm
R3 = 47 Ohm
Berapakah nilai hambatan yang didapatkan jika memakai Rangkaian
Paralel Resistor?
Penyelesaiannya :
1/Rtotal = 1/R1 + 1/R2 + 1/R3
1/Rtotal = 1/100 + 1/200 + 1/47
1/Rtotal = 94/9400 + 47/9400 + 200/9400
34
