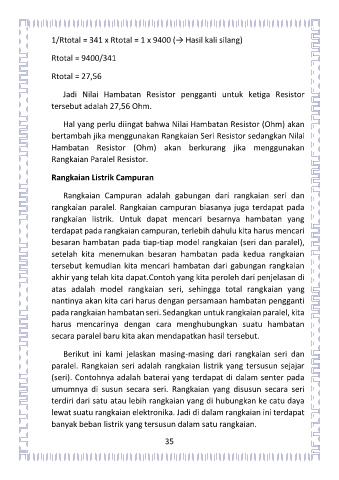

1/Rtotal = 341 x Rtotal = 1 x 9400 (→ Hasil kali silang)
Rtotal = 9400/341

Rtotal = 27,56

Jadi Nilai Hambatan Resistor pengganti untuk ketiga Resistor
tersebut adalah 27,56 Ohm.

Hal yang perlu diingat bahwa Nilai Hambatan Resistor (Ohm) akan
bertambah jika menggunakan Rangkaian Seri Resistor sedangkan Nilai
Hambatan Resistor (Ohm) akan berkurang jika menggunakan
Rangkaian Paralel Resistor.

Rangkaian Listrik Campuran

Rangkaian Campuran adalah gabungan dari rangkaian seri dan
rangkaian paralel. Rangkaian campuran biasanya juga terdapat pada
rangkaian listrik. Untuk dapat mencari besarnya hambatan yang
terdapat pada rangkaian campuran, terlebih dahulu kita harus mencari
besaran hambatan pada tiap-tiap model rangkaian (seri dan paralel),
setelah kita menemukan besaran hambatan pada kedua rangkaian
tersebut kemudian kita mencari hambatan dari gabungan rangkaian
akhir yang telah kita dapat.Contoh yang kita peroleh dari penjelasan di
atas adalah model rangkaian seri, sehingga total rangkaian yang
nantinya akan kita cari harus dengan persamaan hambatan pengganti
pada rangkaian hambatan seri. Sedangkan untuk rangkaian paralel, kita
harus mencarinya dengan cara menghubungkan suatu hambatan
secara paralel baru kita akan mendapatkan hasil tersebut.
Berikut ini kami jelaskan masing-masing dari rangkaian seri dan
paralel. Rangkaian seri adalah rangkaian listrik yang tersusun sejajar
(seri). Contohnya adalah baterai yang terdapat di dalam senter pada
umumnya di susun secara seri. Rangkaian yang disusun secara seri
terdiri dari satu atau lebih rangkaian yang di hubungkan ke catu daya
lewat suatu rangkaian elektronika. Jadi di dalam rangkaian ini terdapat
banyak beban listrik yang tersusun dalam satu rangkaian.
