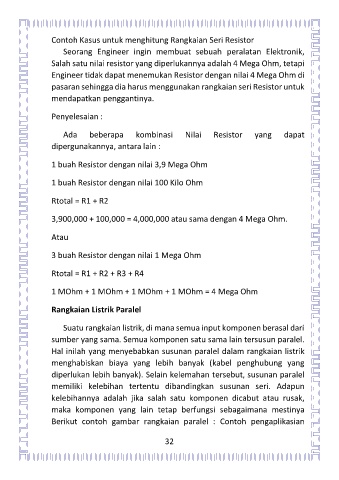

Contoh Kasus untuk menghitung Rangkaian Seri Resistor
Seorang Engineer ingin membuat sebuah peralatan Elektronik,
Salah satu nilai resistor yang diperlukannya adalah 4 Mega Ohm, tetapi
Engineer tidak dapat menemukan Resistor dengan nilai 4 Mega Ohm di
pasaran sehingga dia harus menggunakan rangkaian seri Resistor untuk
mendapatkan penggantinya.

Penyelesaian :
Ada beberapa kombinasi Nilai Resistor yang dapat
dipergunakannya, antara lain :

1 buah Resistor dengan nilai 3,9 Mega Ohm

1 buah Resistor dengan nilai 100 Kilo Ohm
Rtotal = R1 + R2

3,900,000 + 100,000 = 4,000,000 atau sama dengan 4 Mega Ohm.

Atau

3 buah Resistor dengan nilai 1 Mega Ohm

Rtotal = R1 + R2 + R3 + R4

1 MOhm + 1 MOhm + 1 MOhm + 1 MOhm = 4 Mega Ohm
Rangkaian Listrik Paralel

Suatu rangkaian listrik, di mana semua input komponen berasal dari
sumber yang sama. Semua komponen satu sama lain tersusun paralel.
Hal inilah yang menyebabkan susunan paralel dalam rangkaian listrik
menghabiskan biaya yang lebih banyak (kabel penghubung yang
diperlukan lebih banyak). Selain kelemahan tersebut, susunan paralel
memiliki kelebihan tertentu dibandingkan susunan seri. Adapun
kelebihannya adalah jika salah satu komponen dicabut atau rusak,
maka komponen yang lain tetap berfungsi sebagaimana mestinya
Berikut contoh gambar rangkaian paralel : Contoh pengaplikasian
