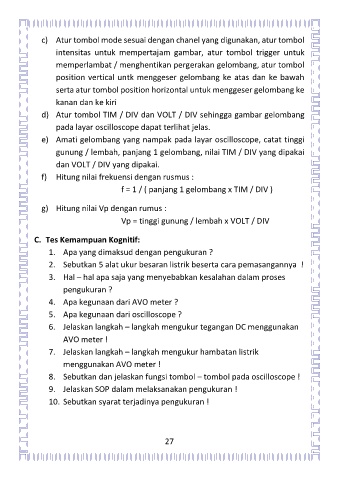

c) Atur tombol mode sesuai dengan chanel yang digunakan, atur tombol
intensitas untuk mempertajam gambar, atur tombol trigger untuk
memperlambat / menghentikan pergerakan gelombang, atur tombol
position vertical untk menggeser gelombang ke atas dan ke bawah
serta atur tombol position horizontal untuk menggeser gelombang ke
kanan dan ke kiri
d) Atur tombol TIM / DIV dan VOLT / DIV sehingga gambar gelombang
pada layar oscilloscope dapat terlihat jelas.
e) Amati gelombang yang nampak pada layar oscilloscope, catat tinggi
gunung / lembah, panjang 1 gelombang, nilai TIM / DIV yang dipakai
dan VOLT / DIV yang dipakai.
f) Hitung nilai frekuensi dengan rusmus :
f = 1 / ( panjang 1 gelombang x TIM / DIV )

g) Hitung nilai Vp dengan rumus :
Vp = tinggi gunung / lembah x VOLT / DIV
C. Tes Kemampuan Kognitif:
1. Apa yang dimaksud dengan pengukuran ?
2. Sebutkan 5 alat ukur besaran listrik beserta cara pemasangannya !
3. Hal – hal apa saja yang menyebabkan kesalahan dalam proses
pengukuran ?
4. Apa kegunaan dari AVO meter ?
5. Apa kegunaan dari oscilloscope ?
6. Jelaskan langkah – langkah mengukur tegangan DC menggunakan
AVO meter !
7. Jelaskan langkah – langkah mengukur hambatan listrik
menggunakan AVO meter !
8. Sebutkan dan jelaskan fungsi tombol – tombol pada oscilloscope !
9. Jelaskan SOP dalam melaksanakan pengukuran !
10. Sebutkan syarat terjadinya pengukuran !
