Pengukuran Besaran Listrik Menggunakan Avo Meter
AVO meter sering disebut multimeter atau multitester. Alat ini biasa
dipakai untuk mengukur nilai resistansi (tahanan), tegangan AC, tegangan
DC dan Arus DC. Dari gambar AVO meter dapat dijelaskan bagian-bagian dan
fungsinya SKALA OHM
PAPAN SKALA
SKALA VOLT
JARUM (ACV-DCV)
PENUNJUK
SKALA
SEKRUP ARUS
PENGATUR
TOMBOL
PENGATUR
BATAS OUT
UKUR
(+)
SELECTOR COMMON (-)
SWITCH

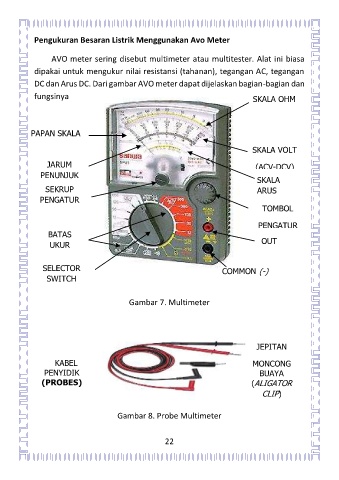

Gambar 7. Multimeter
JEPITAN
KABEL MONCONG
PENYIDIK BUAYA
(PROBES) (ALIGATOR
CLIP)
Gambar 8. Probe Multimeter
