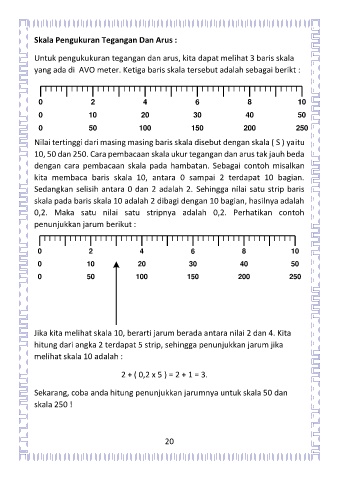

Skala Pengukuran Tegangan Dan Arus :
Untuk pengukukuran tegangan dan arus, kita dapat melihat 3 baris skala
yang ada di AVO meter. Ketiga baris skala tersebut adalah sebagai berikt :
0 2 4 6 8 10
0 10 20 30 40 50
0 50 100 150 200 250
Nilai tertinggi dari masing masing baris skala disebut dengan skala ( S ) yaitu
10, 50 dan 250. Cara pembacaan skala ukur tegangan dan arus tak jauh beda
dengan cara pembacaan skala pada hambatan. Sebagai contoh misalkan
kita membaca baris skala 10, antara 0 sampai 2 terdapat 10 bagian.
Sedangkan selisih antara 0 dan 2 adalah 2. Sehingga nilai satu strip baris
skala pada baris skala 10 adalah 2 dibagi dengan 10 bagian, hasilnya adalah
0,2. Maka satu nilai satu stripnya adalah 0,2. Perhatikan contoh
penunjukkan jarum berikut :
0 2 4 6 8 10
0 10 20 30 40 50
0 50 100 150 200 250
Jika kita melihat skala 10, berarti jarum berada antara nilai 2 dan 4. Kita
hitung dari angka 2 terdapat 5 strip, sehingga penunjukkan jarum jika
melihat skala 10 adalah :
2 + ( 0,2 x 5 ) = 2 + 1 = 3.
Sekarang, coba anda hitung penunjukkan jarumnya untuk skala 50 dan
skala 250 !
