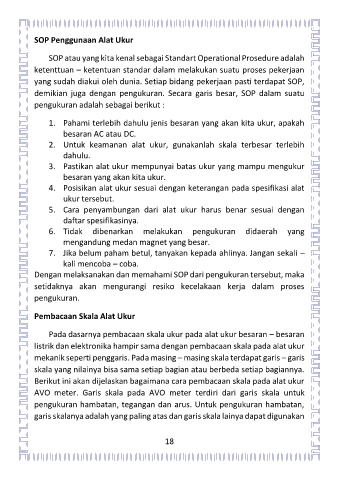

SOP Penggunaan Alat Ukur
SOP atau yang kita kenal sebagai Standart Operational Prosedure adalah
ketenttuan – ketentuan standar dalam melakukan suatu proses pekerjaan
yang sudah diakui oleh dunia. Setiap bidang pekerjaan pasti terdapat SOP,
demikian juga dengan pengukuran. Secara garis besar, SOP dalam suatu
pengukuran adalah sebagai berikut :
1. Pahami terlebih dahulu jenis besaran yang akan kita ukur, apakah
besaran AC atau DC.
2. Untuk keamanan alat ukur, gunakanlah skala terbesar terlebih
dahulu.
3. Pastikan alat ukur mempunyai batas ukur yang mampu mengukur
besaran yang akan kita ukur.
4. Posisikan alat ukur sesuai dengan keterangan pada spesifikasi alat
ukur tersebut.
5. Cara penyambungan dari alat ukur harus benar sesuai dengan
daftar spesifikasinya.
6. Tidak dibenarkan melakukan pengukuran didaerah yang
mengandung medan magnet yang besar.
7. Jika belum paham betul, tanyakan kepada ahlinya. Jangan sekali –
kali mencoba – coba.
Dengan melaksanakan dan memahami SOP dari pengukuran tersebut, maka
setidaknya akan mengurangi resiko kecelakaan kerja dalam proses
pengukuran.
Pembacaan Skala Alat Ukur

Pada dasarnya pembacaan skala ukur pada alat ukur besaran – besaran
listrik dan elektronika hampir sama dengan pembacaan skala pada alat ukur
mekanik seperti penggaris. Pada masing – masing skala terdapat garis – garis
skala yang nilainya bisa sama setiap bagian atau berbeda setiap bagiannya.
Berikut ini akan dijelaskan bagaimana cara pembacaan skala pada alat ukur
AVO meter. Garis skala pada AVO meter terdiri dari garis skala untuk
pengukuran hambatan, tegangan dan arus. Untuk pengukuran hambatan,
garis skalanya adalah yang paling atas dan garis skala lainya dapat digunakan

18
