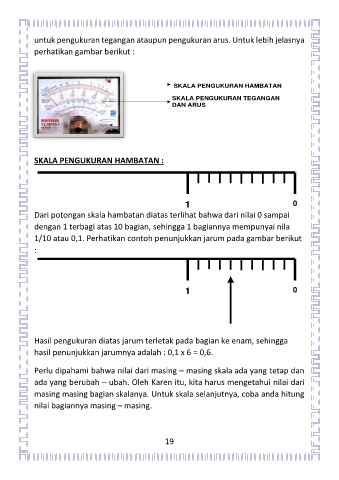

untuk pengukuran tegangan ataupun pengukuran arus. Untuk lebih jelasnya
perhatikan gambar berikut :

SKALA PENGUKURAN HAMBATAN
SKALA PENGUKURAN TEGANGAN
DAN ARUS

SKALA PENGUKURAN HAMBATAN :

1 0
Dari potongan skala hambatan diatas terlihat bahwa dari nilai 0 sampai
dengan 1 terbagi atas 10 bagian, sehingga 1 bagiannya mempunyai nila
1/10 atau 0,1. Perhatikan contoh penunjukkan jarum pada gambar berikut
:

1 0

Hasil pengukuran diatas jarum terletak pada bagian ke enam, sehingga
hasil penunjukkan jarumnya adalah : 0,1 x 6 = 0,6.

Perlu dipahami bahwa nilai dari masing – masing skala ada yang tetap dan
ada yang berubah – ubah. Oleh Karen itu, kita harus mengetahui nilai dari
masing masing bagian skalanya. Untuk skala selanjutnya, coba anda hitung
nilai bagiannya masing – masing.
