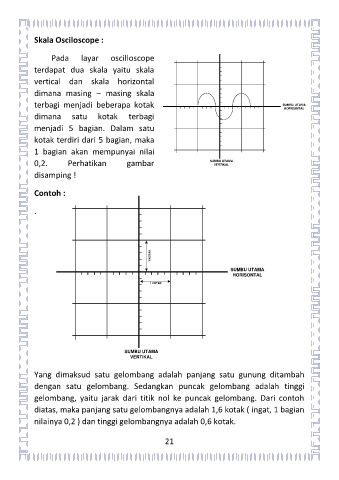

Skala Osciloscope :
Pada layar oscilloscope
terdapat dua skala yaitu skala
vertical dan skala horizontal
dimana masing – masing skala
terbagi menjadi beberapa kotak SUMBU UTAMA
HORISONTAL
dimana satu kotak terbagi
menjadi 5 bagian. Dalam satu
kotak terdiri dari 5 bagian, maka
1 bagian akan mempunyai nilai
0,2. Perhatikan gambar SUMBU UTAMA
VERTIKAL
disamping !
Contoh :

.

1 KOTAK

SUMBU UTAMA
HORISONTAL
1 KOTAK

SUMBU UTAMA
VERTIKAL

Yang dimaksud satu gelombang adalah panjang satu gunung ditambah
dengan satu gelombang. Sedangkan puncak gelombang adalah tinggi
gelombang, yaitu jarak dari titik nol ke puncak gelombang. Dari contoh
diatas, maka panjang satu gelombangnya adalah 1,6 kotak ( ingat, 1 bagian
nilainya 0,2 ) dan tinggi gelombangnya adalah 0,6 kotak.
