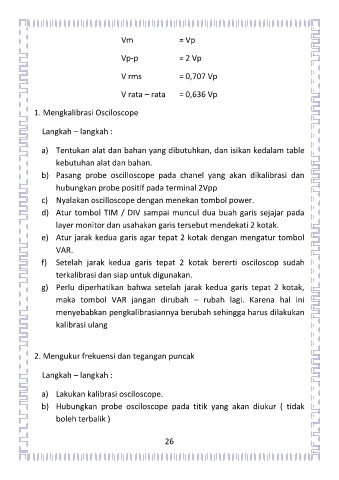

Vm = Vp
Vp-p = 2 Vp

V rms = 0,707 Vp

V rata – rata = 0,636 Vp

1. Mengkalibrasi Osciloscope

Langkah – langkah :

a) Tentukan alat dan bahan yang dibutuhkan, dan isikan kedalam table
kebutuhan alat dan bahan.
b) Pasang probe oscilloscope pada chanel yang akan dikalibrasi dan
hubungkan probe positif pada terminal 2Vpp
c) Nyalakan oscilloscope dengan menekan tombol power.
d) Atur tombol TIM / DIV sampai muncul dua buah garis sejajar pada
layer monitor dan usahakan garis tersebut mendekati 2 kotak.
e) Atur jarak kedua garis agar tepat 2 kotak dengan mengatur tombol
VAR.
f) Setelah jarak kedua garis tepat 2 kotak bererti osciloscop sudah
terkalibrasi dan siap untuk digunakan.
g) Perlu diperhatikan bahwa setelah jarak kedua garis tepat 2 kotak,
maka tombol VAR jangan dirubah – rubah lagi. Karena hal ini
menyebabkan pengkalibrasiannya berubah sehingga harus dilakukan
kalibrasi ulang

2. Mengukur frekuensi dan tegangan puncak

Langkah – langkah :
a) Lakukan kalibrasi osciloscope.
b) Hubungkan probe osciloscope pada titik yang akan diukur ( tidak
boleh terbalik )
