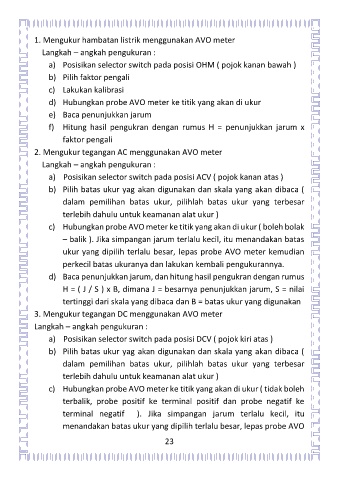

1. Mengukur hambatan listrik menggunakan AVO meter
Langkah – angkah pengukuran :
a) Posisikan selector switch pada posisi OHM ( pojok kanan bawah )
b) Pilih faktor pengali
c) Lakukan kalibrasi
d) Hubungkan probe AVO meter ke titik yang akan di ukur
e) Baca penunjukkan jarum
f) Hitung hasil pengukran dengan rumus H = penunjukkan jarum x
faktor pengali
2. Mengukur tegangan AC menggunakan AVO meter
Langkah – angkah pengukuran :
a) Posisikan selector switch pada posisi ACV ( pojok kanan atas )
b) Pilih batas ukur yag akan digunakan dan skala yang akan dibaca (
dalam pemilihan batas ukur, pilihlah batas ukur yang terbesar
terlebih dahulu untuk keamanan alat ukur )
c) Hubungkan probe AVO meter ke titik yang akan di ukur ( boleh bolak
– balik ). Jika simpangan jarum terlalu kecil, itu menandakan batas
ukur yang dipilih terlalu besar, lepas probe AVO meter kemudian
perkecil batas ukuranya dan lakukan kembali pengukurannya.
d) Baca penunjukkan jarum, dan hitung hasil pengukran dengan rumus
H = ( J / S ) x B, dimana J = besarnya penunjukkan jarum, S = nilai
tertinggi dari skala yang dibaca dan B = batas ukur yang digunakan
3. Mengukur tegangan DC menggunakan AVO meter
Langkah – angkah pengukuran :
a) Posisikan selector switch pada posisi DCV ( pojok kiri atas )
b) Pilih batas ukur yag akan digunakan dan skala yang akan dibaca (
dalam pemilihan batas ukur, pilihlah batas ukur yang terbesar
terlebih dahulu untuk keamanan alat ukur )
c) Hubungkan probe AVO meter ke titik yang akan di ukur ( tidak boleh
terbalik, probe positif ke terminal positif dan probe negatif ke
terminal negatif ). Jika simpangan jarum terlalu kecil, itu
menandakan batas ukur yang dipilih terlalu besar, lepas probe AVO
23
