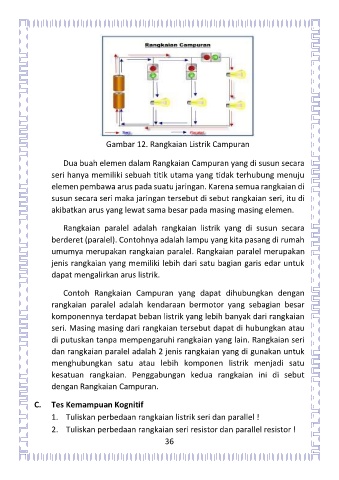

Gambar 12. Rangkaian Listrik Campuran

Dua buah elemen dalam Rangkaian Campuran yang di susun secara
seri hanya memiliki sebuah titik utama yang tidak terhubung menuju
elemen pembawa arus pada suatu jaringan. Karena semua rangkaian di
susun secara seri maka jaringan tersebut di sebut rangkaian seri, itu di
akibatkan arus yang lewat sama besar pada masing masing elemen.

Rangkaian paralel adalah rangkaian listrik yang di susun secara
berderet (paralel). Contohnya adalah lampu yang kita pasang di rumah
umumya merupakan rangkaian paralel. Rangkaian paralel merupakan
jenis rangkaian yang memiliki lebih dari satu bagian garis edar untuk
dapat mengalirkan arus listrik.

Contoh Rangkaian Campuran yang dapat dihubungkan dengan
rangkaian paralel adalah kendaraan bermotor yang sebagian besar
komponennya terdapat beban listrik yang lebih banyak dari rangkaian
seri. Masing masing dari rangkaian tersebut dapat di hubungkan atau
di putuskan tanpa mempengaruhi rangkaian yang lain. Rangkaian seri
dan rangkaian paralel adalah 2 jenis rangkaian yang di gunakan untuk
menghubungkan satu atau lebih komponen listrik menjadi satu
kesatuan rangkaian. Penggabungan kedua rangkaian ini di sebut
dengan Rangkaian Campuran.

C. Tes Kemampuan Kognitif
1. Tuliskan perbedaan rangkaian listrik seri dan parallel !
2. Tuliskan perbedaan rangkaian seri resistor dan parallel resistor !
