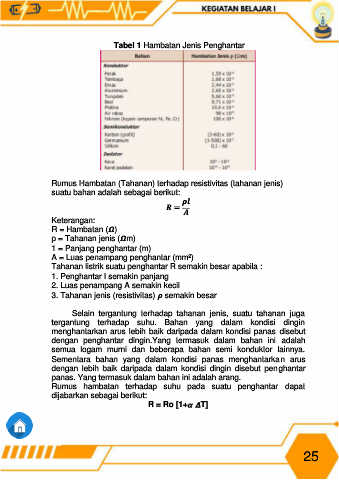

Page 31 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIKAN KELAS X
P. 31
Tabel 1 Hambatan Jenis Penghantar
Rumus Hambatan (Tahanan) terhadap resistivitas (tahanan jenis)
suatu bahan adalah sebagai berikut:
=
Keterangan:
R = Hambatan ( )
p = Tahanan jenis ( m)
1 = Panjang penghantar (m)
A = Luas penampang penghantar (mm²)
Tahanan listrik suatu penghantar R semakin besar apabila :
1. Penghantar I semakin panjang
2. Luas penampang A semakin kecil
3. Tahanan jenis (resistivitas) semakin besar
Selain tergantung terhadap tahanan jenis, suatu tahanan juga
tergantung terhadap suhu. Bahan yang dalam kondisi dingin
menghantarkan arus lebih baik daripada dalam kondisi panas disebut
dengan penghantar dingin.Yang termasuk dalam bahan ini adalah
semua logam murni dan beberapa bahan semi konduktor lainnya.
Sementara bahan yang dalam kondisi panas menghantarkan arus
dengan lebih baik daripada dalam kondisi dingin disebut penghantar
panas. Yang termasuk dalam bahan ini adalah arang.
Rumus hambatan terhadap suhu pada suatu penghantar dapat
dijabarkan sebagai berikut:
R = Ro [1+ T]
