Page 30 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIKAN KELAS X

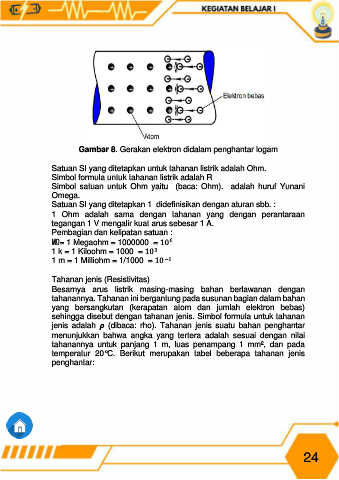

Gambar 8. Gerakan elektron didalam penghantar logam

Satuan SI yang ditetapkan untuk tahanan listrik adalah Ohm.
Simbol formula untuk tahanan listrik adalah R
Simbol satuan untuk Ohm yaitu (baca: Ohm). adalah huruf Yunani
Omega.
Satuan SI yang ditetapkan 1 didefinisikan dengan aturan sbb. :
1 Ohm adalah sama dengan tahanan yang dengan perantaraan
tegangan 1 V mengalir kuat arus sebesar 1 A.
Pembagian dan kelipatan satuan :
6
㏁= 1 Megaohm = 1000000 = 10
3
1 k = 1 Kiloohm = 1000 = 10
−3
1 m = 1 Milliohm = 1/1000 = 10

Tahanan jenis (Resistivitas)
Besarnya arus listrik masing-masing bahan berlawanan dengan
tahanannya. Tahanan ini bergantung pada susunan bagian dalam bahan
yang bersangkutan (kerapatan atom dan jumlah elektron bebas)
sehingga disebut dengan tahanan jenis. Simbol formula untuk tahanan
jenis adalah (dibaca: rho). Tahanan jenis suatu bahan penghantar
menunjukkan bahwa angka yang tertera adalah sesuai dengan nilai
tahanannya untuk panjang 1 m, luas penampang 1 mm², dan pada
temperatur 20°C. Berikut merupakan tabel beberapa tahanan jenis
penghantar:

24
