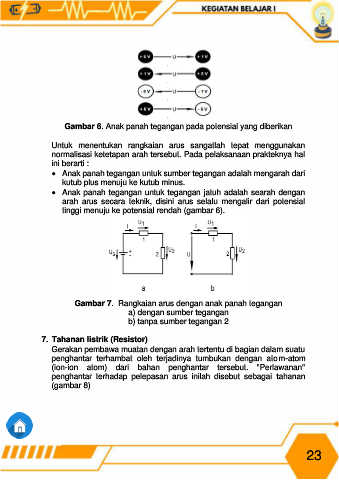

Gambar 6. Anak panah tegangan pada potensial yang diberikan

Untuk menentukan rangkaian arus sangatlah tepat menggunakan
normalisasi ketetapan arah tersebut. Pada pelaksanaan prakteknya hal
ini berarti :
 Anak panah tegangan untuk sumber tegangan adalah mengarah dari
kutub plus menuju ke kutub minus.
 Anak panah tegangan untuk tegangan jatuh adalah searah dengan
arah arus secara teknik, disini arus selalu mengalir dari potensial
tinggi menuju ke potensial rendah (gambar 6).

Gambar 7. Rangkaian arus dengan anak panah tegangan
a) dengan sumber tegangan
b) tanpa sumber tegangan 2

7. Tahanan listrik (Resistor)
Gerakan pembawa muatan dengan arah tertentu di bagian dalam suatu
penghantar terhambat oleh terjadinya tumbukan dengan atom-atom
(ion-ion atom) dari bahan penghantar tersebut. "Perlawanan"
penghantar terhadap pelepasan arus inilah disebut sebagai tahanan
(gambar 8)
