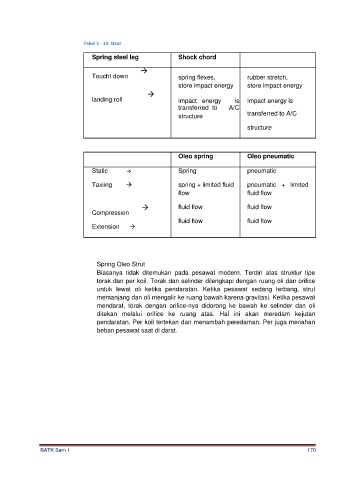

Tabel 1 - 14 Strut

Spring steel leg Shock chord

Toucht down → spring flexes, rubber stretch,

store impact energy store impact energy
landing roll → impact energy is impact energy is

transferred to A/C
structure transferred to A/C

structure

Oleo spring Oleo pneumatic

Static → Spring pneumatic

Taxiing → spring + limited fluid pneumatic + limited
flow fluid flow

Compression → fluid flow fluid flow

fluid flow fluid flow
Extension →

Spring Oleo Strut
Biasanya tidak ditemukan pada pesawat modern. Terdiri atas struktur tipe
torak dan per koil. Torak dan selinder dilengkapi dengan ruang oli dan orifice
untuk lewat oli ketika pendaratan. Ketika pesawat sedang terbang, strut
memanjang dan oli mengalir ke ruang bawah karena gravitasi. Ketika pesawat
mendarat, torak dengan orifice-nya didorong ke bawah ke selinder dan oli
ditekan melalui orifice ke ruang atas. Hal ini akan meredam kejutan
pendaratan. Per koil tertekan dan menambah peredaman. Per juga menahan
beban pesawat saat di darat.
