Wing Landing Gear
Tipe roda pendarat di sayap seperti gambar, roda pendarat masuk dan keluar
ketika tekanan hidrolik digunakan ke atas dan ke sisi bawah. pada actuator
roda. Aktuator diperlukan untuk menaikkan dan menurunkan roda.

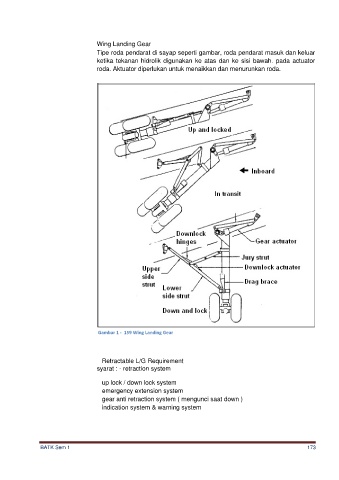

Gambar 1 - 159 Wing Landing Gear
Retractable L/G Requirement
syarat : - retraction system
up lock / down lock system
emergency extension system
gear anti retraction system ( mengunci saat down )
indication system & warning system
