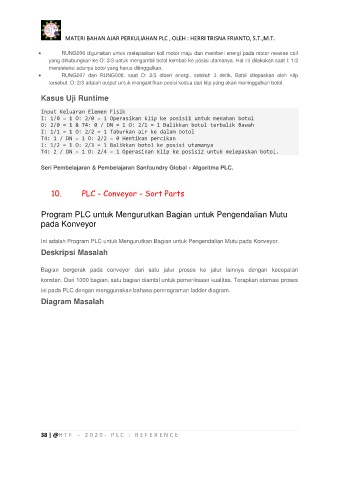

MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

 RUNG006 digunakan untuk melepaskan koil motor maju dan memberi energi pada motor reverse coil
yang dihubungkan ke O: 2/3 untuk mengambil botol kembali ke posisi utamanya. Hal ini dilakukan saat I: 1/2
mendeteksi adanya botol yang harus ditinggalkan.
 RUNG007 dan RUNG008, saat O: 2/3 diberi energi, setelah 3 detik, Botol dilepaskan oleh klip
tersebut. O: 2/3 adalah output untuk mengaktifkan posisi kedua dari klip yang akan meninggalkan botol.

Kasus Uji Runtime

Input Keluaran Elemen Fisik
I: 1/0 = 1 O: 2/0 = 1 Operasikan klip ke posisi1 untuk menahan botol
O: 2/0 = 1 & T4: 0 / DN = 1 O: 2/1 = 1 Balikkan botol terbalik Bawah
I: 1/1 = 1 O: 2/2 = 1 Taburkan air ke dalam botol
T4: 1 / DN = 1 O: 2/2 = 0 Hentikan percikan
I: 1/2 = 1 O: 2/3 = 1 Balikkan botol ke posisi utamanya
T4: 2 / DN = 1 O: 2/4 = 1 Operasikan klip ke posisi2 untuk melepaskan botol.

Seri Pembelajaran & Pembelajaran Sanfoundry Global - Algoritma PLC.

10. PLC - Conveyor - Sort Parts

Program PLC untuk Mengurutkan Bagian untuk Pengendalian Mutu
pada Konveyor

Ini adalah Program PLC untuk Mengurutkan Bagian untuk Pengendalian Mutu pada Konveyor.
Deskripsi Masalah

Bagian bergerak pada conveyor dari satu jalur proses ke jalur lainnya dengan kecepatan

konstan. Dari 1000 bagian, satu bagian diambil untuk pemeriksaan kualitas. Terapkan otomasi proses
ini pada PLC dengan menggunakan bahasa pemrograman ladder diagram.
Diagram Masalah
