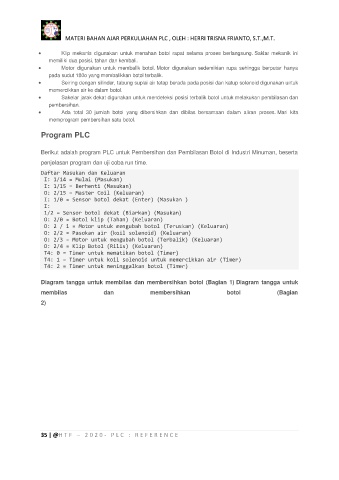

MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

 Klip mekanis digunakan untuk menahan botol rapat selama proses berlangsung. Saklar mekanik ini
memiliki dua posisi, tahan dan kembali.
 Motor digunakan untuk membalik botol. Motor digunakan sedemikian rupa sehingga berputar hanya
pada sudut 180o yang membalikkan botol terbalik.
 Seiring dengan silinder, tabung suplai air tetap berada pada posisi dan katup solenoid digunakan untuk
memercikkan air ke dalam botol.
 Sakelar jarak dekat digunakan untuk mendeteksi posisi terbalik botol untuk melakukan pembilasan dan
pembersihan.
 Ada total 30 jumlah botol yang dibersihkan dan dibilas bersamaan dalam aliran proses. Mari kita
memprogram pembersihan satu botol.

Program PLC

Berikut adalah program PLC untuk Pembersihan dan Pembilasan Botol di Industri Minuman, beserta
penjelasan program dan uji coba run time.
Daftar Masukan dan Keluaran
I: 1/14 = Mulai (Masukan)
I: 1/15 = Berhenti (Masukan)
O: 2/15 = Master Coil (Keluaran)
I: 1/0 = Sensor botol dekat (Enter) (Masukan )
I:
1/2 = Sensor botol dekat (Biarkan) (Masukan)
O: 2/0 = Botol klip (Tahan) (Keluaran)
O: 2 / 1 = Motor untuk mengubah botol (Teruskan) (Keluaran)
O: 2/2 = Pasokan air (koil solenoid) (Keluaran)
O: 2/3 = Motor untuk mengubah botol (Terbalik) (Keluaran)
O: 2/4 = Klip Botol (Rilis) (Keluaran)
T4: 0 = Timer untuk mematikan botol (Timer)
T4: 1 = Timer untuk koil solenoid untuk memercikkan air (Timer)
T4: 2 = Timer untuk meninggalkan botol (Timer)

Diagram tangga untuk membilas dan membersihkan botol (Bagian 1) Diagram tangga untuk
membilas dan membersihkan botol (Bagian

2)
