MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

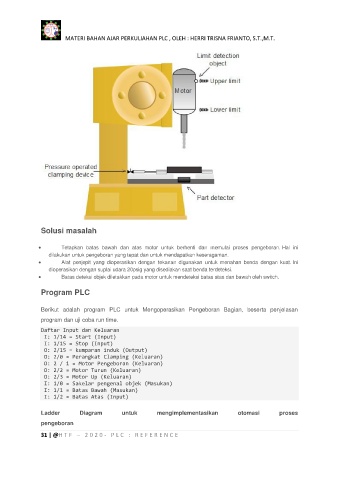

Solusi masalah

 Tetapkan batas bawah dan atas motor untuk berhenti dan memulai proses pengeboran. Hal ini
dilakukan untuk pengeboran yang tepat dan untuk mendapatkan keseragaman.
 Alat penjepit yang dioperasikan dengan tekanan digunakan untuk menahan benda dengan kuat. Ini
dioperasikan dengan suplai udara 20psig yang disediakan saat benda terdeteksi.
 Batas deteksi objek diletakkan pada motor untuk mendeteksi batas atas dan bawah oleh switch.

Program PLC

Berikut adalah program PLC untuk Mengoperasikan Pengeboran Bagian, beserta penjelasan
program dan uji coba run time.

Daftar Input dan Keluaran
I: 1/14 = Start (Input)
I: 1/15 = Stop (Input)
O: 2/15 = kumparan induk (Output)
O: 2/0 = Perangkat Clamping (Keluaran)
O: 2 / 1 = Motor Pengeboran (Keluaran)
O: 2/2 = Motor Turun (Keluaran)
O: 2/3 = Motor Up (Keluaran)
I: 1/0 = Sakelar pengenal objek (Masukan)
I: 1/1 = Batas Bawah (Masukan)
I: 1/2 = Batas Atas (Input)

Ladder Diagram untuk mengimplementasikan otomasi proses
pengeboran
