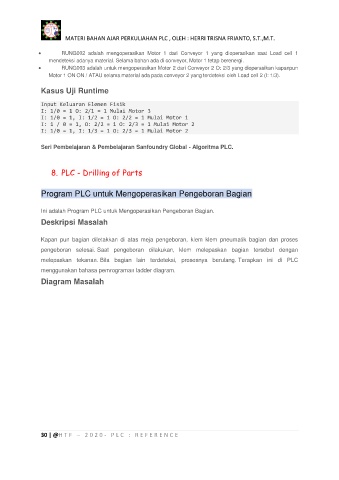

MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

 RUNG002 adalah mengoperasikan Motor 1 dari Conveyor 1 yang dioperasikan saat Load cell 1
mendeteksi adanya material. Selama bahan ada di conveyor, Motor 1 tetap berenergi.
 RUNG003 adalah untuk mengoperasikan Motor 2 dari Conveyor 2 O: 2/3 yang dioperasikan kapanpun
Motor 1 ON ON / ATAU selama material ada pada conveyor 2 yang terdeteksi oleh Load cell 2 (I: 1/3).

Kasus Uji Runtime

Input Keluaran Elemen Fisik
I: 1/0 = 1 O: 2/1 = 1 Mulai Motor 3
I: 1/0 = 1, I: 1/2 = 1 O: 2/2 = 1 Mulai Motor 1
I: 1 / 0 = 1, O: 2/2 = 1 O: 2/3 = 1 Mulai Motor 2
I: 1/0 = 1, I: 1/3 = 1 O: 2/3 = 1 Mulai Motor 2

Seri Pembelajaran & Pembelajaran Sanfoundry Global - Algoritma PLC.

8. PLC - Drilling of Parts

Program PLC untuk Mengoperasikan Pengeboran Bagian

Ini adalah Program PLC untuk Mengoperasikan Pengeboran Bagian.
Deskripsi Masalah

Kapan pun bagian diletakkan di atas meja pengeboran, klem klem pneumatik bagian dan proses
pengeboran selesai. Saat pengeboran dilakukan, klem melepaskan bagian tersebut dengan
melepaskan tekanan. Bila bagian lain terdeteksi, prosesnya berulang. Terapkan ini di PLC
menggunakan bahasa pemrograman ladder diagram.

Diagram Masalah
