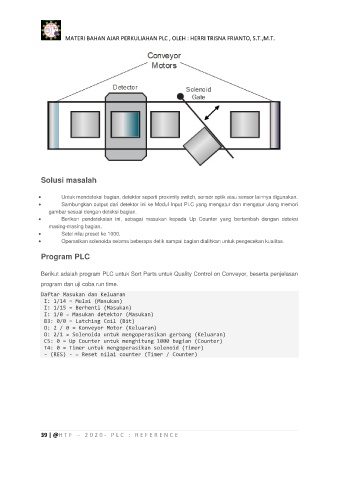

MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

Solusi masalah

 Untuk mendeteksi bagian, detektor seperti proximity switch, sensor optik atau sensor lainnya digunakan.
 Sambungkan output dari detektor ini ke Modul Input PLC yang mengatur dan mengatur ulang memori
gambar sesuai dengan deteksi bagian.
 Berikan pendeteksian ini, sebagai masukan kepada Up Counter yang bertambah dengan deteksi
masing-masing bagian.
 Setel nilai preset ke 1000.
 Operasikan solenoida selama beberapa detik sampai bagian dialihkan untuk pengecekan kualitas.

Program PLC

Berikut adalah program PLC untuk Sort Parts untuk Quality Control on Conveyor, beserta penjelasan

program dan uji coba run time.
Daftar Masukan dan Keluaran
I: 1/14 = Mulai (Masukan)
I: 1/15 = Berhenti (Masukan)
I: 1/0 = Masukan detektor (Masukan)
B3: 0/0 = Latching Coil (Bit)
O: 2 / 0 = Konveyor Motor (Keluaran)
O: 2/1 = Solenoida untuk mengoperasikan gerbang (Keluaran)
C5: 0 = Up Counter untuk menghitung 1000 bagian (Counter)
T4: 0 = Timer untuk mengoperasikan solenoid (Timer)
- (RES) - = Reset nilai counter (Timer / Counter)
