MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

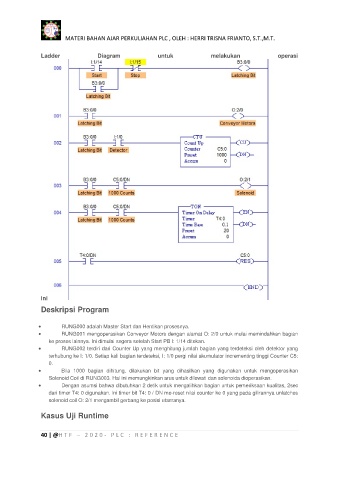

Ladder Diagram untuk melakukan operasi

ini
Deskripsi Program

 RUNG000 adalah Master Start dan Hentikan prosesnya.
 RUNG001 mengoperasikan Conveyor Motors dengan alamat O: 2/0 untuk mulai memindahkan bagian
ke proses lainnya. Ini dimulai segera setelah Start PB I: 1/14 ditekan.
 RUNG002 terdiri dari Counter Up yang menghitung jumlah bagian yang terdeteksi oleh detektor yang
terhubung ke I: 1/0. Setiap kali bagian terdeteksi, I: 1/0 pergi nilai akumulator incrementing tinggi Counter C5:
0.
 Bila 1000 bagian dihitung, dilakukan bit yang dihasilkan yang digunakan untuk mengoperasikan
Solenoid Coil di RUNG003. Hal ini memungkinkan arus untuk dilewati dan solenoida dioperasikan.
 Dengan asumsi bahwa dibutuhkan 2 detik untuk mengalihkan bagian untuk pemeriksaan kualitas, 2sec
dari timer T4: 0 digunakan. Ini timer bit T4: 0 / DN me-reset nilai counter ke 0 yang pada gilirannya unlatches
solenoid coil O: 2/1 mengambil gerbang ke posisi utamanya.

Kasus Uji Runtime
