MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

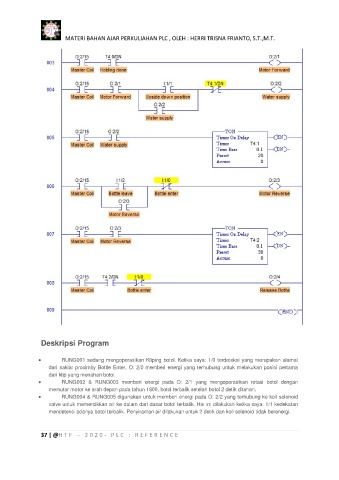

               Deskripsi Program


                      RUNG001 sedang mengoperasikan Kliping botol. Ketika saya: 1/0 terdeteksi yang merupakan alamat
                  dari saklar proximity Bottle Enter, O: 2/0 memberi energi yang terhubung untuk melakukan posisi pertama
                  dari klip yang menahan botol.
                      RUNG002  &  RUNG003  memberi  energi  pada  O:  2/1  yang  mengoperasikan  rotasi  botol  dengan
                  memutar motor ke arah depan pada tahun 1800, botol terbalik setelah botol 2 detik ditahan.
                      RUNG004 & RUNG005 digunakan untuk memberi energi pada O: 2/2 yang terhubung ke koil solenoid
                  valve untuk memercikkan air ke dalam dari dasar botol terbalik. Hal ini dilakukan ketika saya: 1/1 kedekatan
                  mendeteksi adanya botol terbalik. Penyiraman air dilakukan untuk 2 detik dan koil solenoid tidak berenergi.
