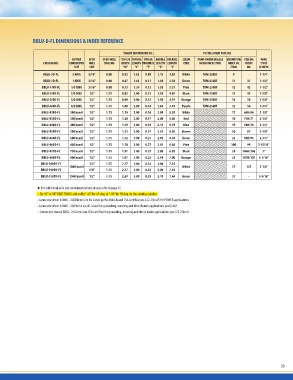

BBLU-D-FL DIMENSIONS & INDEX REFERENCE

                                               FIGURE DIMENSIONS (IN.)                                                       INSTALLATION TOOLING
                                             TONGUE TONGUE TONGUE BARREL OVERALL
                 COPPER    STUD   STUD HOLE  WIDTH LENGTH THICKNESS LENGTH LENGTH  COLOR                                     PENN-UNION DIELESS BURNDY DIE T&B DIE   WIRE
  CATALOG NO.  CONDUCTOR   HOLE    SPACING                                         CODE                                      MECHANICAL TOOL INDEX NO. INDEX         STRIP
                           SIZE                “W” “C” “T” “B” “L”                                                                      /TOOL      NO.              LENGTH
  BBLU-3D-FL       SIZE              0.88
  BBLU-1D-FL               5/16”     0.88    0.53 1.63 0.09 1.13 3.03 White                                                  TDM-250XF             9 - 1-1/4”
BBLU-1/0D-FL     3 AWG     5/16”     0.88                                                                                    TDM-250XF             11 37 1-1/2”
BBLU-2/0D-FL     1 AWG     5/16”     1.75    0.67 1.63 0.11 1.38 3.38 Green                                                  TDM-250XF             12 42 1-1/2”
BBLU-3/0D-FL    1/0 AWG    1/2”      1.75                                                                                    TDM-250XF             13 45 1-5/8”
BBLU-4/0D-FL    2/0 AWG    1/2”      1.75    0.73 1.59 0.13 1.38 3.31 Pink                                                   TDM-250XF             14 50 1-5/8”
BBLU-030D-FL    3/0 AWG    1/2”      1.75                                                                                    TDM-250XF             15 54 1-3/4”
BBLU-035D-FL    4/0 AWG    1/2”      1.75    0.82 3.00 0.12 1.50 4.84 Black                                                                        17 66H/66 2-1/8”
BBLU-040D-FL   300 kcmil   1/2”      1.75                                                                                                          18 71H/71 2-1/8”
BBLU-050D-FL   350 kcmil   1/2”      1.75    0.89 3.00 0.13 1.50 4.91 Orange                                                                       19 76H/76 2-1/4”
BBLU-060D-FL   400 kcmil   1/2”      1.75
BBLU-065D-FL   500 kcmil   1/2”      1.75    1.00 3.00 0.14 1.63 5.10 Purple
BBLU-075D-FL   600 kcmil   1/2”      1.75
BBLU-080D-FL   650 kcmil   1/2”      1.75    1.19 3.00 0.16 2.00 5.59 White
BBLU-100D1-FL  750 kcmil   1/2”      1.75
BBLU-100D3-FL  800 kcmil   1/2”      1.75    1.28 3.00 0.17 2.00 5.66              Red
BBLU-150D1-FL              5/8”      1.75
               1000 kcmil  1/2”              1.39 3.00 0.19 2.13 5.79 Blue

               1500 kcmil                    1.53 3.00 0.21 2.25 6.03 Brown                                                                        20 87 2-3/8”

                                             1.72 3.00 0.27 2.69 6.56 Green                                                                        22 94H/94 2-3/4”

                                             1.78 3.00 0.27 2.81 6.68 Pink                                                                         300 99 2-15/16”

                                             1.91 3.00 0.27 2.88 6.85 Black                                                                        24 106H/106 3”
                                                                                                                                                   25 107H/107 3-1/16”
                                             1.97 3.00 0.25 2.94 7.00 Orange

                                             2.17 3.00 0.33 3.00 7.16              White                                                           27 125 3-1/8”
                                             2.17 3.00 0.33 3.00 7.16

                                             2.69 3.00 0.39 3.19 7.44 Green                                                                        31 - 3-5/16”

  For additional wire size recommendations please refer to page 55
• For 45° or 90° BENT TANGS add suffix“-45”for 45 deg. or“-90”for 90 deg. to the catalog number
• Connectors from 8 AWG - 2000 kcmil are UL Listed per UL486A-B and CSA Certified per C22.2 No.65 for POWER applications
• Connectors from 8 AWG - 500 kcmil are UL Listed for grounding, bonding and direct burial applications per UL467
• Connectors from 8 AWG - 250 kcmil are CSA Certified for grounding, bonding and direct burial applications per C22.2 No.41
