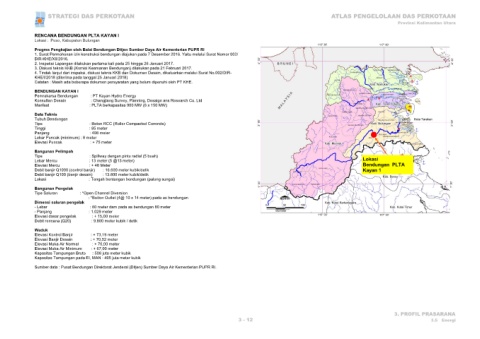

STRATEGI DAS PERKOTAAN ATLAS PENGELOLAAN DAS PERKOTAAN
Provinsi Kalimantan Utara
RENCANA BENDUNGAN PLTA KAYAN I
Lokasi : Peso, Kabupaten Bulungan
Progres Pengkajian oleh Balai Bendungan Ditjen Sumber Daya Air Kementerian PUPR RI
1. Surat Permohonan izin konstruksi bendungan diajukan pada 7 Desember 2016. Yaitu melalui Surat Nomor 002/
DIR-KHE/XII/2016.
2. Inspeksi Lapangan dilakukan pertama kali pada 25 hingga 26 Januari 2017.
3. Diskusi teknis KKB (Komisi Keamanan Bendungan) dilakukan pada 21 Februari 2017.
4. Tindak lanjut dari inspeksi, diskusi teknis KKB dan Dokumen Desain, dikeluarkan melalui Surat No.002/DIR-
KHE/I/2018 (diterima pada tanggal 25 Januari 2018)
Catatan : Masih ada beberapa dokumen persyaratan yang belum dipenuhi oleh PT KHE.
BENDUNGAN KAYAN I
Pemrakarsa Bendungan : PT Kayan Hydro Energy
Konsultan Desain : Changjiang Survey, Planning, Desaign ans Research Co. Ltd
Manfaat : PLTA berkapasitas 900 MW (6 x 150 MW)
Data Teknis
Tubuh Bendungan
Tipe : Beton RCC (Roller Compacted Concrete)
Tinggi : 85 meter
Panjang : 498 meter
Lebar Puncak (minimum) : 8 meter
Elevasi Puncak : + 75 meter
Bangunan Pelimpah
Tipe : Spillway dengan pintu radial (5 buah)
Lebar Mercu : 13 meter (5 @13 meter) Lokasi
Elevasi Mercu : + 48 Meter Bendungan PLTA
Debit banjir Q1000 (control banjir) : 16.600 meter kubik/detik Kayan 1
Debit banjir Q100 (banjir desain) : 13.800 meter kubik/detik
Lokasi : Tengah bentangan bendungan (palung sungai)
Bangunan Pengelak
Tipe Saluran : *Open Channel Diversion
: *Botton Outlet (4@ 10 x 14 meter) pada as bendungan
Dimensi saluran pengelak
- Lebar : 60 meter dam pada as bendungan 80 meter
- Panjang : 1.029 meter
Elevasi dasar pengelak : + 15,00 meter
Debit rencana (Q20) : 9.800 meter kubik / detik
Waduk
Elevasi Kontrol Banjir : + 73,19 meter
Elevasi Banjir Desain : + 70,52 meter
Elevasi Muka Air Normal : + 70,00 meter
Elevasi Muka Air Minimum : + 67,00 meter
Kapasitas Tampungan Bruto : 508 juta meter kubik
Kapasitas Tampungan pada EI, MAN : 405 juta meter kubik
Sumber data : Pusat Bendungan Direktorat Jenderal (Ditjen) Sumber Daya Air Kementerian PUPR RI.
3. PROFIL PRASARANA
3 - 12 3.5 Energi
