maka membutuhkan rol isolator sebagai penyangga
hantaran instalasinya.
f) Apabila akan membuat instalasi di dalam pipa, maka
kita sudah dapat mengetahui berapa banyak hantaran
yang akan dimasukkan ke dalam pipa.
Setelah mengetahui gambar pelaksanaan, maka dapat
membuat gambar bagan dengan membubuhkan garis-garis lintang
pada gambar bagan tersebut. Banyak kawat dan hubungan dua buah
lampu tersebut adalah tiga batang.
Untuk lebih jelasnya dapat dilihat pada (gambar 62).

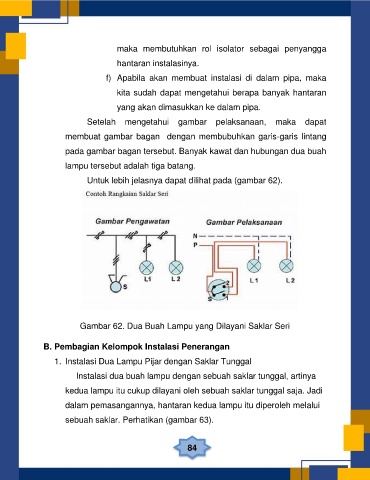

Gambar 62. Dua Buah Lampu yang Dilayani Saklar Seri
B. Pembagian Kelompok Instalasi Penerangan
1. Instalasi Dua Lampu Pijar dengan Saklar Tunggal
Instalasi dua buah lampu dengan sebuah saklar tunggal, artinya
kedua lampu itu cukup dilayani oleh sebuah saklar tunggal saja. Jadi
dalam pemasangannya, hantaran kedua lampu itu diperoleh melalui
sebuah saklar. Perhatikan (gambar 63).
