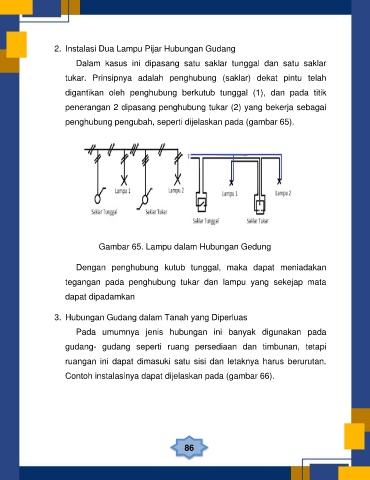

2. Instalasi Dua Lampu Pijar Hubungan Gudang
Dalam kasus ini dipasang satu saklar tunggal dan satu saklar
tukar. Prinsipnya adalah penghubung (saklar) dekat pintu telah
digantikan oleh penghubung berkutub tunggal (1), dan pada titik
penerangan 2 dipasang penghubung tukar (2) yang bekerja sebagai
penghubung pengubah, seperti dijelaskan pada (gambar 65).
Gambar 65. Lampu dalam Hubungan Gedung
Dengan penghubung kutub tunggal, maka dapat meniadakan
tegangan pada penghubung tukar dan lampu yang sekejap mata
dapat dipadamkan
3. Hubungan Gudang dalam Tanah yang Diperluas
Pada umumnya jenis hubungan ini banyak digunakan pada
gudang- gudang seperti ruang persediaan dan timbunan, tetapi
ruangan ini dapat dimasuki satu sisi dan letaknya harus berurutan.
Contoh instalasinya dapat dijelaskan pada (gambar 66).
