Demikian seterusnya, akan kembali lagi seperti keadaan

semula. Instalasi semacam ini dapat dijelaskan dalam bagan seperti

tertera pada gambar 70 (a). Saklar seri semacam itu banyak dipakai

untuk melayani lampu korona. Lampu ini mempunyai sebuah lampu

besar (sebagai lampu 1) dan beberapa lampu agak kecil yang

dihubungkan paralel (sebagai lampu 2). Lampu 1 dan lampu 2 akan

menyala atau padam sesuai dengan penjelasan di atas. Bagan

pemasangan lampu korona tersebut dapat dijelaskan pada gambar

70 (b).

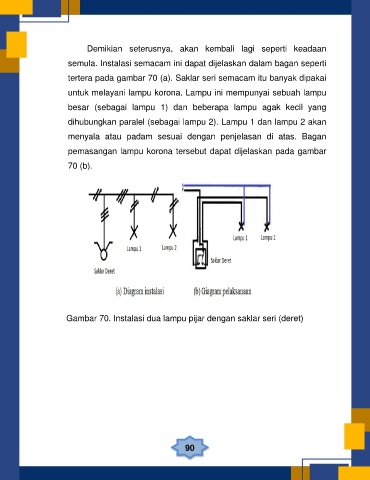

Gambar 70. Instalasi dua lampu pijar dengan saklar seri (deret)
