6. Instalasi Lampu Pijar dengan Saklar Tunggal
Pemasangan instalasi ini direncanakan untuk pemasangan dalam
pipa. Bagaimana rencana dan pelaksanaan untuk jenis instalasi ini
dapat diihat pada (gambar 69).

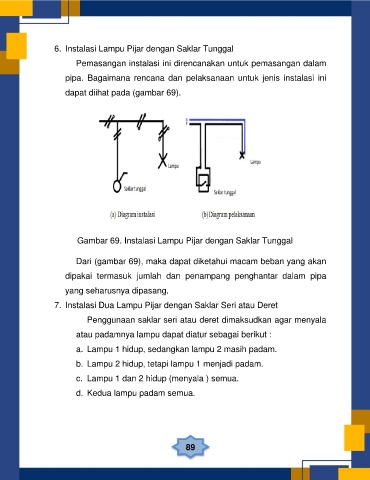

Gambar 69. Instalasi Lampu Pijar dengan Saklar Tunggal
Dari (gambar 69), maka dapat diketahui macam beban yang akan
dipakai termasuk jumlah dan penampang penghantar dalam pipa
yang seharusnya dipasang.
7. Instalasi Dua Lampu Pijar dengan Saklar Seri atau Deret
Penggunaan saklar seri atau deret dimaksudkan agar menyala
atau padamnya lampu dapat diatur sebagai berikut :
a. Lampu 1 hidup, sedangkan lampu 2 masih padam.
b. Lampu 2 hidup, tetapi lampu 1 menjadi padam.
c. Lampu 1 dan 2 hidup (menyala ) semua.
d. Kedua lampu padam semua.
