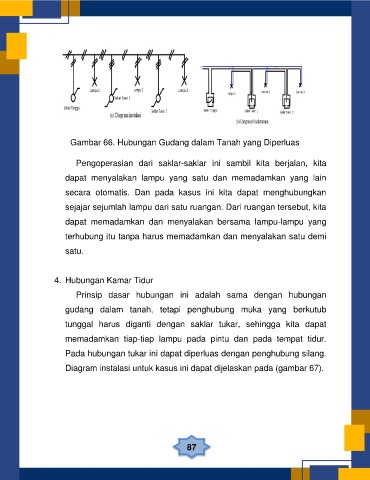

Gambar 66. Hubungan Gudang dalam Tanah yang Diperluas
Pengoperasian dari saklar-saklar ini sambil kita berjalan, kita
dapat menyalakan lampu yang satu dan memadamkan yang lain
secara otomatis. Dan pada kasus ini kita dapat menghubungkan
sejajar sejumlah lampu dari satu ruangan. Dari ruangan tersebut, kita
dapat memadamkan dan menyalakan bersama lampu-lampu yang
terhubung itu tanpa harus memadamkan dan menyalakan satu demi
satu.
4. Hubungan Kamar Tidur
Prinsip dasar hubungan ini adalah sama dengan hubungan
gudang dalam tanah, tetapi penghubung muka yang berkutub
tunggal harus diganti dengan saklar tukar, sehingga kita dapat
memadamkan tiap-tiap lampu pada pintu dan pada tempat tidur.
Pada hubungan tukar ini dapat diperluas dengan penghubung silang.
Diagram instalasi untuk kasus ini dapat dijelaskan pada (gambar 67).
