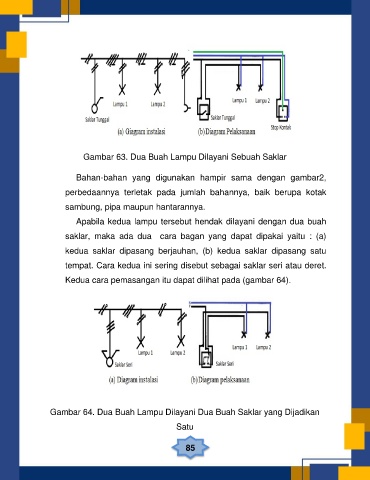

Gambar 63. Dua Buah Lampu Dilayani Sebuah Saklar
Bahan-bahan yang digunakan hampir sama dengan gambar2,
perbedaannya terletak pada jumlah bahannya, baik berupa kotak
sambung, pipa maupun hantarannya.
Apabila kedua lampu tersebut hendak dilayani dengan dua buah
saklar, maka ada dua cara bagan yang dapat dipakai yaitu : (a)
kedua saklar dipasang berjauhan, (b) kedua saklar dipasang satu
tempat. Cara kedua ini sering disebut sebagai saklar seri atau deret.
Kedua cara pemasangan itu dapat dilihat pada (gambar 64).
Gambar 64. Dua Buah Lampu Dilayani Dua Buah Saklar yang Dijadikan
Satu
85
