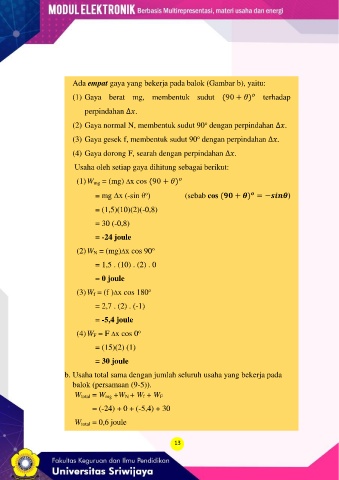

Page 23 - Modul Elektronik Berbasis Multi Representasi Pada Materi Pokok Usaha dan Energi Untuk Siswa SMA
P. 23
Ada empat gaya yang bekerja pada balok (Gambar b), yaitu:
(1) Gaya berat mg, membentuk sudut (90 + ) terhadap
perpindahan ∆ .
o
(2) Gaya normal N, membentuk sudut 90 dengan perpindahan ∆ .
o
(3) Gaya gesek f, membentuk sudut 90 dengan perpindahan ∆ .
(4) Gaya dorong F, searah dengan perpindahan ∆ .
Usaha oleh setiap gaya dihitung sebagai berikut:
(1) W mg = (mg) x cos (90 + )
o
= mg x (-sin θ ) (sebab cos ( + ) = − )
= (1,5)(10)(2)(-0,8)
= 30 (-0,8)
= -24 joule
o
(2) W N = (mg)x cos 90
= 1,5 . (10) . (2) . 0
= 0 joule
o
(3) W f = (f )x cos 180
= 2,7 . (2) . (-1)
= -5,4 joule
o
(4) W F = F x cos 0
= (15)(2) (1)
= 30 joule
b. Usaha total sama dengan jumlah seluruh usaha yang bekerja pada
balok (persamaan (9-5)).
W total = W mg +W N + W f + W F
= (-24) + 0 + (-5,4) + 30
W total = 0,6 joule
13
a
