P. 19

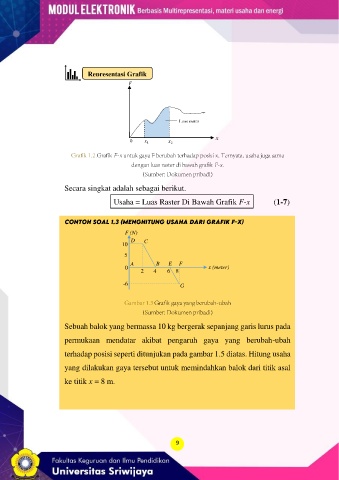

Representasi Grafik
F
Luas raster
0 1 2 x
Secara singkat adalah sebagai berikut.
Usaha = Luas Raster Di Bawah Grafik F-x (1-7)
F (N)
D C
10
5
A B E F
0 x (meter)
2 4 6 8
-6 G
Sebuah balok yang bermassa 10 kg bergerak sepanjang garis lurus pada
permukaan mendatar akibat pengaruh gaya yang berubah-ubah
terhadap posisi seperti ditunjukan pada gambar 1.5 diatas. Hitung usaha
yang dilakukan gaya tersebut untuk memindahkan balok dari titik asal
ke titik x = 8 m.
9
