Page 3 - Dasar Instrument 1

1. Landing gear position indikator
2. Flap position indikator
3. Accelerometers ( G meters)
4. Fatique meters
5. Cain pressure indikator
6. Cabin temperature indikator
7. Hydraulic pressure indikator
8. Suction gaude
9. Angle of attack indikator
10. Anti icing temperature indikator

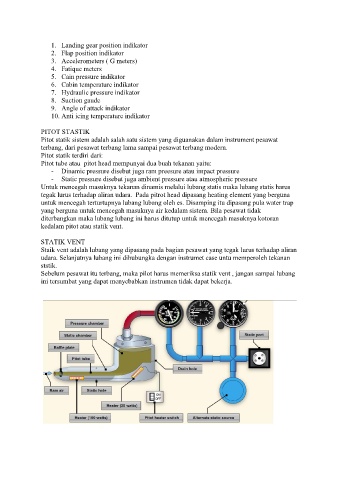

PITOT STASTIK
Pitot statik sistem adalah salah satu sistem yang diguanakan dalam instrument pesawat
terbang, dari pesawat terbang lama sampai pesawat terbang modern.
Pitot statik terdiri dari:
Pitot tube atau pitot head mempunyai dua buah tekanan yaitu:
- Dinamic pressure disebut juga ram preesure atau impact pressure
- Static pressure disebut juga ambient pressure atau atmospheric pressure
Untuk mencegah masuknya tekanan dinamis melalui lubang statis maka lubang statis harus
tegak lurus terhadap aliran udara. Pada pitrot head dipasang heating element yang berguna
untuk mencegah terturtupnya lubang lubang oleh es. Disamping itu dipasang pula water trap
yang berguna untuk mencegah masuknya air kedalam sistem. Bila pesawat tidak
diterbangkan maka lubang lubang ini harus ditutup untuk mencegah masuknya kotoran
kedalam pitot atau statik vent.

STATIK VENT
Staik vent adalah lubang yang dipasang pada bagian pesawat yang tegak lurus terhadap aliran
udara. Selanjutnya lubang ini dihubungka dengan instrumet case untu memperoleh tekanan
ststik.
Sebelum pesawat itu terbang, maka pilot harus memeriksa statik vent , jangan sampai lubang
ini tersumbat yang dapat menyebabkan instrumen tidak dapat bekerja.
