P. 574

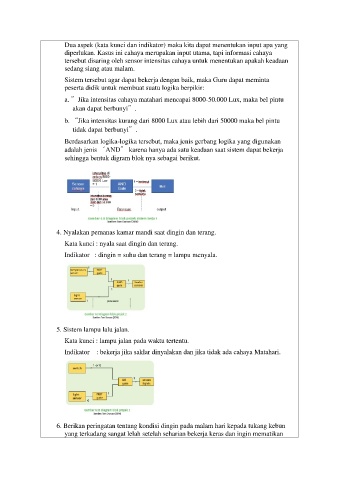

Dua aspek (kata kunci dan indikator) maka kita dapat menentukan input apa yang
diperlukan. Kasus ini cahaya merupakan input utama, tapi informasi cahaya
tersebut disaring oleh sensor intensitas cahaya untuk menentukan apakah keadaan
sedang siang atau malam.
Sistem tersebut agar dapat bekerja dengan baik, maka Guru dapat meminta
peserta didik untuk membuat suatu logika berpikir:
a. ”Jika intensitas cahaya matahari mencapai 8000-50.000 Lux, maka bel pintu
akan dapat berbunyi”.
b. “Jika intensitas kurang dari 8000 Lux atau lebih dari 50000 maka bel pintu
tidak dapat berbunyi”.
Berdasarkan logika-logika tersebut, maka jenis gerbang logika yang digunakan
adalah jenis ‘AND” karena hanya ada satu keadaan saat sistem dapat bekerja
sehingga bentuk digram blok nya sebagai berikut.
4. Nyalakan pemanas kamar mandi saat dingin dan terang.
Kata kunci : nyala saat dingin dan terang.
Indikator : dingin = suhu dan terang = lampu menyala.
5. Sistem lampu lalu jalan.
Kata kunci : lampu jalan pada waktu tertentu.
Indikator : bekerja jika saklar dinyalakan dan jika tidak ada cahaya Matahari.
6. Berikan peringatan tentang kondisi dingin pada malam hari kepada tukang kebun
yang terkadang sangat lelah setelah seharian bekerja keras dan ingin mematikan
