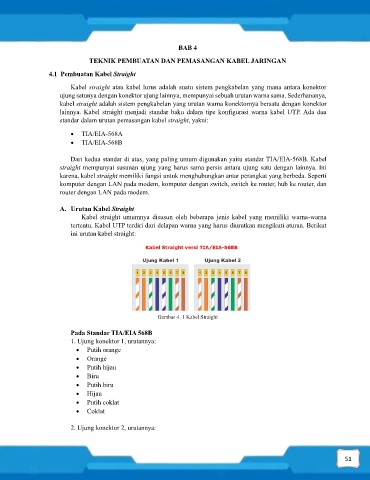

BAB 4

TEKNIK PEMBUATAN DAN PEMASANGAN KABEL JARINGAN
4.1 Pembuatan Kabel Straight

Kabel straight atau kabel lurus adalah suatu sistem pengkabelan yang mana antara konektor
ujung satunya dengan konektor ujung lainnya, mempunyai sebuah urutan warna sama. Sederhananya,
kabel straight adalah sistem pengkabelan yang urutan warna konektornya bersatu dengan konektor
lainnya. Kabel straight menjadi standar baku dalam tipe konfigurasi warna kabel UTP. Ada dua
standar dalam urutan pemasangan kabel straight, yakni:

• TIA/EIA-568A
• TIA/EIA-568B

Dari kedua standar di atas, yang paling umum digunakan yaitu standar TIA/EIA-568B. Kabel
straight mempunyai susunan ujung yang harus sama persis antara ujung satu dengan lainnya. Ini
karena, kabel straight memiliki fungsi untuk menghubungkan antar perangkat yang berbeda. Seperti
komputer dengan LAN pada modem, komputer dengan switch, switch ke router, hub ke router, dan
router dengan LAN pada modem.

A. Urutan Kabel Straight
Kabel straight umumnya disusun oleh beberapa jenis kabel yang memiliki warna-warna
tertentu. Kabel UTP terdiri dari delapan warna yang harus diurutkan mengikuti aturan. Berikut
ini urutan kabel straight:

Gambar 4. 1 Kabel Straight

Pada Standar TIA/EIA 568B
1. Ujung konektor 1, urutannya:
• Putih orange
• Orange
• Putih hijau
• Biru
• Putih biru
• Hijau
• Putih coklat
• Coklat

2. Ujung konektor 2, urutannya:
