Page 60 - PJBL Rahma Aulia

• Putih orange
• Orange
• Putih hijau
• Biru
• Putih biru
• Hijau
• Putih coklat
• Coklat.
Melalui penjelasan di atas, bisa dilihat bahwa antara ujung konektor 1 dengan ujung konektor
2 pada dua standar di kabel straight mempunyai urutan warna yang sama.

B. Fungsi Kabel Straight
Fungsi utama dari kabel straight adalah menghubungkan dua device yang berbeda. Berikut ini
fungsi lain dari kabel straight:

• Menghubungkan antara switch ke router jaringan
• Menghubungkan antara switch ke hub jaringan
• Menghubungkan komputer ke switch jaringan
• Menghubungkan komputer ke hub jaringan
• Menyambungkan komputer pada route jaringan
• Menyambungkan komputer pada jaringan LAN.

4.1.1 Langkah-langkah Pembuatan

1. Siapkan Alat dan Bahan
• Kabel UTP (Cat5e / Cat6)
• konektor RJ-45
• Crimping tool (tang crimping)
• LAN Tester

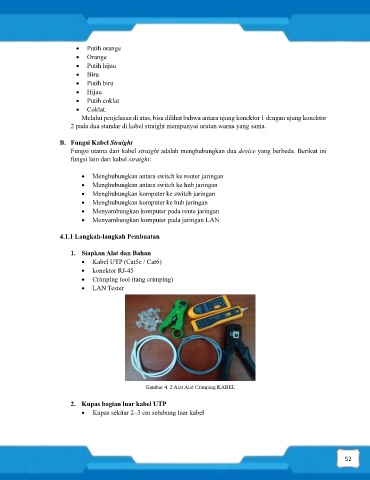

Gambar 4. 2 Alat Alat Crimping KABEL

2. Kupas bagian luar kabel UTP
• Kupas sekitar 2–3 cm selubung luar kabel

52
