Page 61 - PJBL Rahma Aulia
P. 61

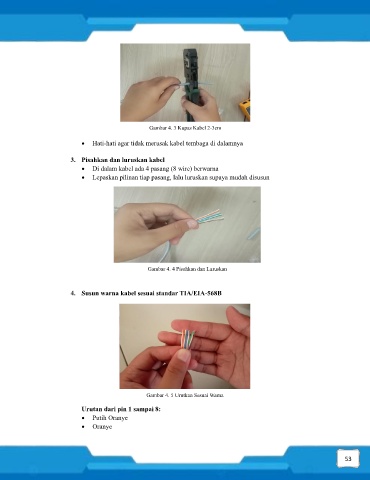

Gambar 4. 3 Kupas Kabel 2-3cm
• Hati-hati agar tidak merusak kabel tembaga di dalamnya
3. Pisahkan dan luruskan kabel
• Di dalam kabel ada 4 pasang (8 wire) berwarna
• Lepaskan pilinan tiap pasang, lalu luruskan supaya mudah disusun
Gambar 4. 4 Pisahkan dan Luruskan
4. Susun warna kabel sesuai standar TIA/EIA-568B
Gambar 4. 5 Urutkan Sesuai Warna
Urutan dari pin 1 sampai 8:
• Putih Oranye
• Oranye
53
