• Putih Hijau
• Biru
• Putih Biru
• Hijau
• Putih Coklat
• Coklat
Pastikan kedua ujung kabel menggunakan urutan yang sama karena tipe straight

5. Rapikan ujung kabel
• Setelah disusun, rata-kan panjangnya dengan memotong sedikit bagian ujung
• Sisakan sekitar 1,3 cm dari ujung selubung luar

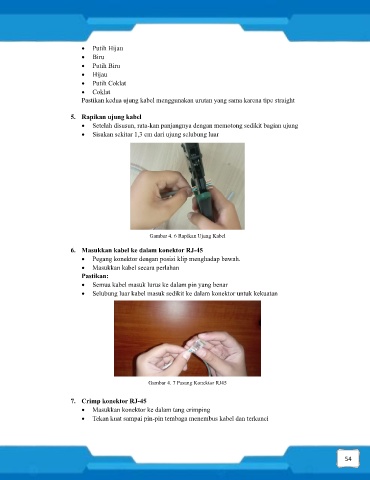

Gambar 4. 6 Rapikan Ujung Kabel

6. Masukkan kabel ke dalam konektor RJ-45
• Pegang konektor dengan posisi klip menghadap bawah.
• Masukkan kabel secara perlahan
Pastikan:
• Semua kabel masuk lurus ke dalam pin yang benar
• Selubung luar kabel masuk sedikit ke dalam konektor untuk kekuatan

Gambar 4. 7 Pasang Konektor RJ45

7. Crimp konektor RJ-45
• Masukkan konektor ke dalam tang crimping
• Tekan kuat sampai pin-pin tembaga menembus kabel dan terkunci
