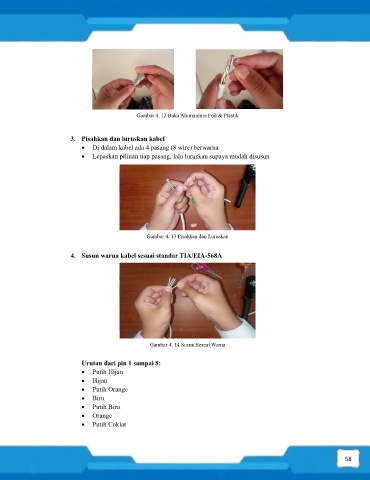

Page 66 - PJBL Rahma Aulia
P. 66
Gambar 4. 12 Buka Alumunium Foil & Plastik
3. Pisahkan dan luruskan kabel
• Di dalam kabel ada 4 pasang (8 wire) berwarna
• Lepaskan pilinan tiap pasang, lalu luruskan supaya mudah disusun
Gambar 4. 13 Pisahkan dan Luruskan
4. Susun warna kabel sesuai standar TIA/EIA-568A
Gambar 4. 14 Susun Sesuai Warna
Urutan dari pin 1 sampai 8:
• Putih Hijau
• Hijau
• Putih Orange
• Biru
• Putih Biru
• Orange
• Putih Coklat
58
